Dans tout projet de construction à Caen, la norme NF P 94-056 et la norme NF P 94-057 imposent une caractérisation précise des sols avant la phase de conception. Cette obligation prend une dimension particulière dans la préfecture du Calvados, où la géologie locale mêle des calcaires jurassiques compacts et des limons de plateau aux comportements radicalement opposés. Un premier regard sur un échantillon extrait d’un terrain de la Prairie ou du quartier Hastings ne suffit jamais à anticiper son comportement sous charge. L’analyse granulométrique par tamisage et sédimentométrie constitue le socle de toute étude géotechnique sérieuse. Elle permet de classer le sol avec certitude et d’éviter les surcoûts liés à des hypothèses de conception erronées. Notre laboratoire applique ces essais pour fournir aux bureaux d’études et aux entreprises de Caen une courbe granulométrique complète, depuis les graviers jusqu’aux particules argileuses fines, en conformité avec le référentiel normatif français.
Sans granulométrie fiable, un limon sensible au gel peut passer pour un sol noble et condamner une plateforme routière en deux hivers normands.
Comment nous travaillons
Contexte géotechnique local
Comparons deux secteurs bien distincts de Caen. Dans le quartier du Chemin-Vert, sur les plateaux limoneux, un projet de lotissement a révélé une teneur en argile de 18 % dans la fraction fine, totalement indétectable lors d’un simple examen visuel. Le maître d’ouvrage, qui pensait pouvoir réutiliser les matériaux en remblai, a découvert grâce à l’analyse granulométrique complète que le sol relevait de la classe A2 sensible à l’eau, imposant un traitement aux liants hydrauliques. À l’inverse, sur les coteaux de Venoix, un sol caillouteux à matrice sableuse a été correctement identifié comme une grave bien graduée, permettant sa valorisation immédiate en couche de forme. Ces deux cas montrent que sans la courbe granulométrique complète, l’un anticipe un mauvais sol là où l’autre en gaspille un bon. L’analyse granulométrique protège le budget du chantier en évitant les erreurs de classification qui entraînent des évacuations inutiles de matériaux ou l’achat de granulats de substitution.
Normes de référence
Les analyses granulométriques à Caen sont exécutées selon les normes NF P 94-056, NF P 94-057, NF EN ISO 14688-1:2018, le Guide des Terrassements Routiers (GTR) et la norme NF EN 933-1.
Autres services liés

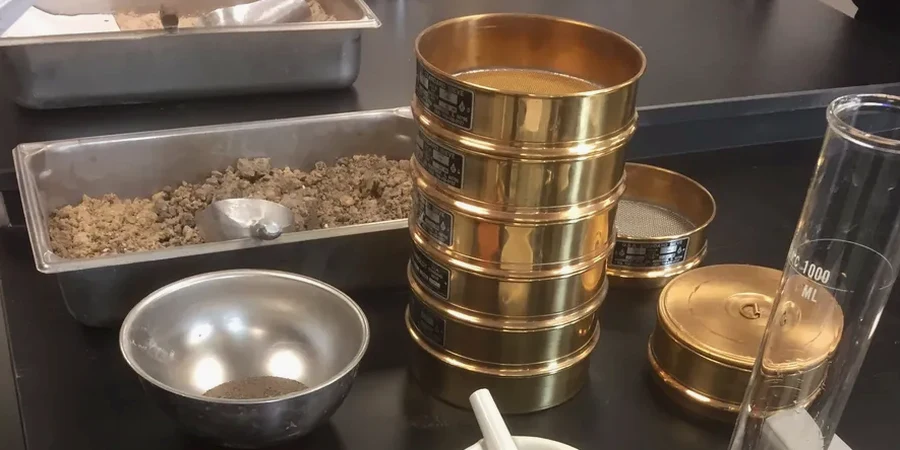

Tamisage complet par voie sèche et humide
Nous appliquons la norme NF P 94-056 pour séparer les fractions granulaires, depuis le refus à 80 mm jusqu’au tamis de 80 µm. Le lavage au tamis de 63 µm garantit une élimination parfaite des fines adhérentes aux graviers, évitant ainsi de fausser la courbe dans les sols calcaires caennais.
Sédimentométrie pour la fraction fine
Conformément à la norme NF P 94-057, l’essai au densimètre analyse la vitesse de chute des particules inférieures à 80 µm. Cette étape est cruciale pour quantifier la teneur en argile des limons de plateau et déterminer la sensibilité au gel et au retrait-gonflement.
Rapport d’interprétation et classification
Le rapport final inclut la courbe granulométrique complète, le calcul de Cu et Cc, ainsi que la classification GTR et NF EN ISO 14688. Nous livrons une fiche de synthèse directement exploitable par le bureau d’études pour dimensionner le traitement des sols ou la couche de forme.
Paramètres typiques
Questions courantes
Quel est le tarif d’une analyse granulométrique complète à Caen ?
Pour un essai complet incluant le tamisage jusqu’à 80 µm et la sédimentométrie, le prix se situe généralement entre 110 € et 180 € HT par échantillon, selon la série et la complexité du sol. Notre laboratoire vous adresse un devis précis après réception des échantillons.
Pourquoi ajouter un essai sédimentométrique au tamisage simple ?
Le tamisage seul s’arrête à 80 µm. Or, dans les limons de Caen, la fraction argileuse qui passe en dessous de cette coupure gouverne la sensibilité à l’eau, le comportement au gel et la portance du sol. Sans sédimentométrie, vous ignorez la nature réelle du liant naturel qui enrobe vos grains, ce qui peut conduire à un mauvais choix de traitement de sol.
Quelle quantité de sol faut-il prélever pour l’essai granulométrique ?
La norme NF P 94-056 préconise une masse minimale en fonction du diamètre maximal des grains. Pour un sol caennais typique avec des éléments jusqu’à 20 mm, nous avons besoin de 5 kg de matériau. Si des graviers calcaires de plus grande taille sont présents, la masse nécessaire augmente. Notre équipe vous conseille sur le protocole d’échantillonnage avant le prélèvement. Plus d'info.
