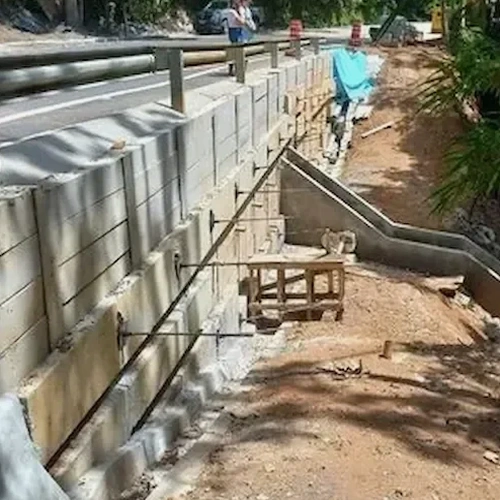

Le sous-sol caennais, c'est d'abord le calcaire de Caen, cette pierre blonde qui a bâti la ville, mais c'est aussi des vallées creusées dans les marnes et les argiles de l'Oxfordien. Dès qu'un projet touche aux coteaux de la Prairie ou aux abords de l'Orne, la stabilité des talus devient le premier défi. Nous voyons régulièrement des terrains où le calcaire fracturé laisse passer l'eau jusqu'aux couches argileuses sous-jacentes, créant des pressions interstitielles qu'un mur poids classique ne peut pas toujours reprendre. Avant de dimensionner un ouvrage, nos ingénieurs passent du temps sur le terrain : un essai de perméabilité in situ pour quantifier les circulations dans le calcaire, couplé à une analyse granulométrique des argiles de décalcification, donne déjà une image claire du comportement du massif. La conception d'un mur de soutènement ici ne se résume pas à un calcul de poussée ; c'est un dialogue entre la géométrie du site, l'eau souterraine et la raideur des formations en place.
À Caen, un mur de soutènement ne retient pas que la terre : il gère aussi l'eau qui circule dans les fractures du calcaire.
Comment nous travaillons
Contexte géotechnique local
L'urbanisation de Caen s'est longtemps cantonnée au plateau calcaire, mais depuis les années 1970 la pression foncière a poussé les constructions vers les coteaux de Venoix et de la Guérinière, sur des pentes à 15-20 %. Le risque majeur dans ces secteurs, c'est la réactivation de glissements anciens lors des hivers pluvieux : la nappe perchée dans le calcaire monte brutalement et lubrifie le contact avec les marnes sous-jacentes. Un mur de soutènement mal conçu peut alors basculer d'un seul bloc, ou pire, emporter la route en contrebas. Nous avons intégré dans notre méthodologie une vérification spécifique à la stabilité générale du versant, pas seulement de l'ouvrage lui-même — c'est l'approche globale de l'Eurocode 7. Un essai de cisaillement résiduel sur plan de discontinuité permet de caler les paramètres de calcul pour cette vérification. Autre point sensible : les cavités karstiques. Le calcaire de Caen est truffé de vides de dissolution, parfois à moins de 5 mètres de profondeur. Avant d'implanter un mur poids de grande longueur, une reconnaissance par puits ou sondages destructifs avec enregistrement des paramètres de foration est indispensable pour éviter une rupture par effondrement localisé.
Normes de référence
Les normes applicables à la conception des murs de soutènement à Caen incluent la NF EN 1997-1 (Eurocode 7) pour le calcul géotechnique, la NF P94-281 pour la justification des ouvrages selon l’Eurocode 7, la NF EN 1992-1-1 (Eurocode 2) avec la classe d’exposition XA2 pour le dimensionnement du béton armé, la NF P94-500 définissant les missions géotechniques de G1 à G4, ainsi que la FD P94-282 fournissant des recommandations spécifiques pour les écrans de soutènement.
Autres services liés
Étude géotechnique de conception (mission G2 AVP/PRO)
Sondages à la tarière ou au carottier dans le calcaire, essais de cisaillement et triaxiaux, analyse de la nappe. Nous livrons une note de calcul complète avec vérification au glissement, au renversement et au poinçonnement selon l'approche 2 de l'Eurocode 7, plus une cartographie des risques karstiques.
Dimensionnement du massif drainant et du système d'évacuation
Sélection de la granularité du matériau drainant en fonction de la courbe granulométrique du sol retenu, dimensionnement des barbacanes et du géotextile anticontaminant. Nous intégrons les données de pluviométrie locale (moyenne annuelle 740 mm à Caen-Carpiquet) pour le calcul des débits de drainage.
Suivi d'exécution et contrôle de compactage (mission G4)
Contrôle du remblai par couches avec essais Proctor et densité au cône de sable tous les 50 cm d'élévation. Vérification de la qualité du béton par essais de compression sur cylindres 16x32. Avis géotechnique en cas de rencontre de cavités non détectées à l'étude.
Paramètres typiques
Questions courantes
Quand un mur de soutènement est-il obligatoire sur un terrain en pente à Caen ?
La réglementation n'impose pas de mur de soutènement par principe, mais dès que la pente naturelle dépasse 30° ou que la hauteur de dénivelé entre deux propriétés excède 2 mètres, l'Eurocode 7 et le PLU de Caen exigent une étude géotechnique. Dans les faits, pour toute excavation de plus de 1,80 m de hauteur sur les coteaux argileux de Venoix ou de la Prairie, la stabilité du talus provisoire est rarement assurée sans soutènement. Le mur devient alors la solution technique la plus rationnelle, surtout si la parcelle est étroite et ne permet pas de taluter à 3 pour 2.
Quel type de mur de soutènement est le mieux adapté au sol calcaire de Caen ?
Le calcaire bathonien de Caen a une bonne portance (souvent 0,8 à 1,5 MPa en pression admissible ELU), donc un mur poids en béton ou en blocs de calcaire massif fonctionne bien si la hauteur ne dépasse pas 3,50 m. Au-delà, ou quand le bon sol est à plus de 2 mètres de profondeur à cause des argiles de couverture, nous orientons plutôt vers un mur cantilever en béton armé avec semelle descendue jusqu'au calcaire sain. Dans les secteurs karstifiés, un mur sur pieux peut s'avérer nécessaire, mais c'est rare dans l'habitat individuel.
Combien coûte la conception d'un mur de soutènement par votre bureau d'études à Caen ?
Pour une maison individuelle avec un mur de 2 à 4 mètres de hauteur, notre mission de conception géotechnique (G2 AVP/PRO) se situe entre 880 € et 4 120 € selon la complexité du site, le nombre de sondages requis et la présence ou non d'une nappe à caractériser. Ce montant inclut les essais de laboratoire, la note de calcul Eurocode 7 et le plan de drainage. Le rapport est transmissible directement à votre bureau de structure pour le ferraillage.
Faut-il un drainage derrière un mur de soutènement à Caen, même dans le calcaire ?
Absolument. Le calcaire de Caen est fracturé et perméable en grand, mais les argiles de décalcification qui le recouvrent sont très peu perméables. Résultat : l'eau s'accumule à l'interface calcaire-argile et crée des pressions hydrostatiques qui peuvent doubler la poussée sur le mur. Nous prescrivons systématiquement un massif drainant de 40 cm d'épaisseur en grave 20/40, enveloppé dans un géotextile non tissé, avec barbacanes en pied de mur espacées de 2 mètres maximum. Sans drainage, même un mur bien dimensionné peut basculer en moins de cinq ans sur les coteaux exposés à l'ouest.
