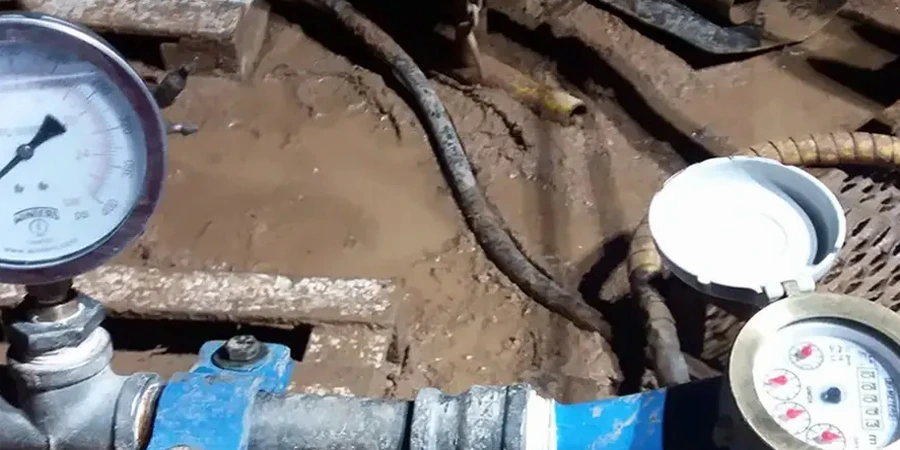

Un projet de bassin d’infiltration dans l’agglomération de Caen, sur un terrain en pente douce vers l’Orne. La première chose qu’on vérifie, c’est si le sol va absorber l’eau ou la refouler. Les calcaires du Bajocien qu’on trouve ici sont capricieux. Fissures, karsts, passages marneux imperméables. On installe la sonde, on stabilise le niveau, on injecte. Le débit absorbé dit tout. Mais avant de lancer l’essai, on croise toujours nos données avec une granulométrie pour qualifier la fraction fine et une campagne CPT pour repérer les horizons les plus drainants sans déstructurer le sol. L’essai Lefranc nous donne la perméabilité ponctuelle. L’essai Lugeon, lui, teste le massif rocheux fracturé sur un tronçon entier. Deux outils, un même objectif : anticiper le comportement hydraulique avant la première tranchée.
En Normandie, un calcaire fissuré peut absorber 300 litres par minute sur un mètre de forage. L’essai Lugeon révèle ce que la carotte ne montre jamais.
Comment nous travaillons
Contexte géotechnique local
Le plateau calcaire autour de Caen présente des alternances de bancs durs et de niveaux marneux. Résultat : des circulations d’eau anarchiques. Une fondation superficielle posée sur un horizon imperméable peut se retrouver saturée par des remontées capillaires venues d’une fissure ouverte trois mètres plus bas. On l’a vu sur un chantier près de la Prairie : une nappe perchée temporaire, invisible en période sèche, a inondé un parking souterrain en novembre. L’essai de perméabilité in situ est le seul moyen fiable de cartographier ces écoulements. Sans cela, on dimensionne à l’aveugle. Les risques vont de la simple humidité dans le vide sanitaire jusqu’à la mise en charge hydraulique sous un radier, avec soulèvement de la structure. Dans les zones d’infiltration d’eaux pluviales, un sol moins perméable que prévu transforme le bassin en mare permanente, inutilisable et propice aux moustiques.
Normes de référence
NF P 94-130 : Essai d’eau Lugeon, NF P 94-131 : Essai Lefranc, Eurocode 7 (NF EN 1997-2) : Reconnaissance et essais, NF EN ISO 22282 : Essais d’eau géotechniques, Fascicule SETRA : Drainage et rabattement
Autres services liés
Essai Lefranc en forage
Mesure ponctuelle du coefficient de perméabilité dans les sols meubles ou altérés. Cavité de mesure calibrée, injection à charge constante ou variable. Applicable aux limons, sables et graves limoneuses de la plaine de Caen.
Essai Lugeon en roche
Essai de perméabilité sous pression dans le massif calcaire fracturé du Bajocien. Cinq paliers de pression croissants-décroissants, mesure du débit absorbé par unité de longueur. Interprétation du comportement hydromécanique des fractures.
Suivi piézométrique couplé
Pose de piézomètres et enregistrement automatique du niveau de la nappe avant, pendant et après l’essai. Essentiel dans les secteurs de Caen où la nappe réagit aux marées et aux pompages industriels.
Interprétation et rapport géotechnique AVP/PRO
Calcul du coefficient K, classification des terrains selon les règles Eurocode 7 et fascicules SETRA. Rapport incluant coupes de forage, fiches d’essai signées et recommandations pour le drainage ou l’étanchéité.
Paramètres typiques
Questions courantes
Quand faut-il réaliser un essai Lefranc plutôt qu’un essai Lugeon ?
L’essai Lefranc est adapté aux sols meubles : limons, sables, argiles altérées, où l’on peut isoler une cavité stable sous le tubage. L’essai Lugeon s’applique exclusivement au rocher fracturé, là où l’on peut sceller un obturateur pneumatique. Autour de Caen, on alterne souvent les deux : Lefranc dans les altérites de couverture, Lugeon dès qu’on atteint le calcaire sain.
Comment l’essai Lugeon interprète-t-il la fracturation du massif ?
On examine la courbe débit-pression sur les cinq paliers. Un comportement laminaire donne une droite, un comportement turbulent une courbe concave. Si le débit chute au retour aux pressions basses, on suspecte un colmatage ou un gonflement des fractures. Si le débit augmente brutalement, on a ouvert une fracture fermée : c’est typique des calcaires sous contrainte, comme ceux qu’on rencontre en rive droite de l’Orne.
Quel est le délai pour obtenir les résultats ?
Le rapport est livré sous cinq jours ouvrés après l’intervention terrain. Il inclut les fiches d’essai avec les courbes débit-temps, le calcul du coefficient K selon la norme NF P 94-131 ou 94-130, et un commentaire géologique sur les unités traversées.
Quel budget prévoir pour un essai de perméabilité sur Caen ?
Un essai Lefranc ou Lugeon isolé représente un investissement entre 640 et 860 euros selon la profondeur et l’accessibilité. Ce tarif comprend le temps de forage, la stabilisation, l’essai lui-même et le rapport normatif.
