La reconstruction de Caen après 1944 a laissé un héritage géotechnique particulier. Les fondations du centre-ville reposent sur un plateau calcaire du Jurassique moyen, le fameux Calcaire de Caen, mais dès qu’on descend vers le port ou la Prairie, on bascule dans des alluvions modernes de l’Orne. Cette dualité de terrains explique pourquoi un simple essai de laboratoire standard ne suffit pas toujours.
En vingt ans de chantier dans le Calvados, notre équipe a systématiquement recours à l’essai triaxial dès qu’il s’agit de dimensionner des fondations profondes ou de vérifier la stabilité d’un talus en bord de voie ferrée. Avant de lancer une campagne, on combine souvent l’analyse avec un essai CPT pour caler le profil de résistance en continu dans les sables de l’Orne, ou on vérifie la densité des remblais historiques avec un essai Proctor lorsque le projet réutilise des matériaux du site.
Sur les marnes de Caen, un essai triaxial CU bien mené fait la différence entre une fondation qui tient cent ans et un tassement différentiel à la première crue de l’Orne.
Comment nous travaillons

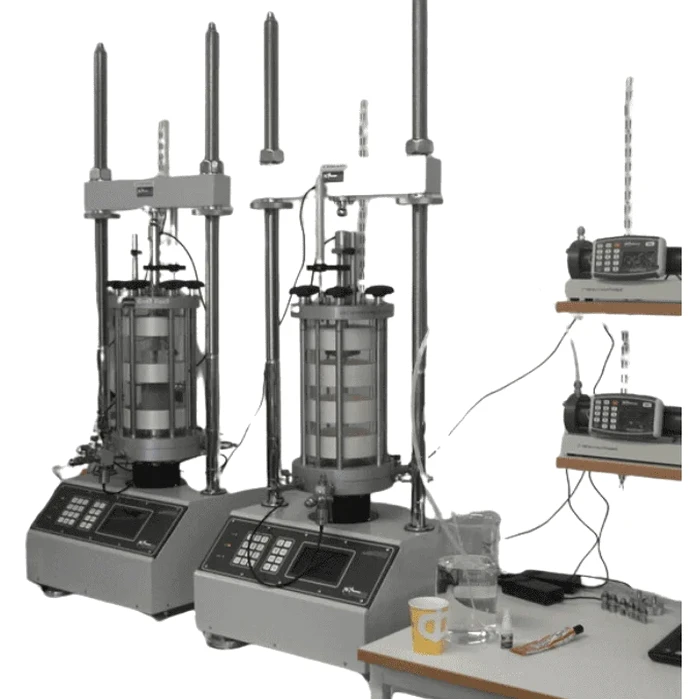

Nous réalisons trois types d’essais selon le problème à traiter : le CD (consolidé drainé) pour les remblais permanents, le CU pour les fondations sur argiles raides, et le UU (non consolidé non drainé) en phase chantier pour vérifier la stabilité à court terme d’une fouille ouverte. La présence de la nappe phréatique vers 2,50 m dans le quartier de la gare oblige à une saturation sous contre-pression rigoureuse, respectant les critères de Skempton (paramètre B ≥ 0,95) avant cisaillement. Pour les projets d’extension sur les pentes de Venoix, coupler l’essai triaxial avec une analyse de stabilité de talus devient indispensable dès que la pente dépasse 12 degrés.
Contexte géotechnique local
Ce qu’on observe régulièrement à Caen, c’est un excès de confiance dans les essais de laboratoire simplifiés. Un cisaillement rectiligne ou un simple essai de compression simple ne capturent pas le comportement volumique d’une marne altérée saturée. Le risque le plus concret, on l’a vu lors de la construction d’un collecteur d’eaux pluviales près du bassin Saint-Pierre : un calcul de portance basé sur une cohésion non drainée mal évaluée a conduit à une sous-estimation des tassements sous le radier, avec reprise en urgence des joints d’étanchéité six mois après mise en service.
Dans les alluvions de l’Orne, la présence de lentilles tourbeuses ou de vases molles peut échapper à une campagne de sondages trop espacée. L’essai triaxial sur échantillons intacts prélevés au carottier à piston stationnaire (type Osterberg) est la seule méthode fiable pour obtenir les paramètres effectifs dans ces sols compressibles. Les normes françaises (NF P 94-261) imposent une justification aux ELU et ELS qui repose directement sur la qualité de ces essais.
Normes de référence
NF EN ISO 17892-8:2018 – Reconnaissance et essais géotechniques – Essais de laboratoire des sols – Partie 8 : Essai triaxial non consolidé non drainé, NF EN ISO 17892-9:2018 – Essai triaxial consolidé non drainé avec mesure de pression interstitielle, NF P 94-261 – Justification des ouvrages géotechniques – Normes d'application nationale de l'Eurocode 7 (fondations superficielles), NF P 94-262 – Eurocode 7 – Fondations profondes
Autres services liés
Essai triaxial CU+u avec mesure de pression interstitielle
Le standard pour les fondations sur argiles et marnes saturées. Détermination des paramètres effectifs c' et φ' et de la cohésion non drainée cu. Essai en trois phases : saturation sous contre-pression, consolidation isotrope, cisaillement à déformation contrôlée. Rapport complet avec trajectoires de contrainte en diagramme p'-q.
Essai triaxial CD (consolidé drainé)
Indispensable pour les remblais de grande hauteur et les talus permanents. Vitesse de cisaillement lente (0,002 mm/min) pour dissiper toute surpression interstitielle. Permet d'obtenir l'angle de frottement à l'état critique φ'cv et la dilatance du sol.
Programme d'essais multi-états (série de 3 éprouvettes)
Trois essais CU sur éprouvettes consolidées à des contraintes différentes (100, 200, 400 kPa typiquement). Tracé de l'enveloppe de rupture de Mohr-Coulomb complète. Recommandé pour les projets de fondations profondes type pieux ou barrettes dans les alluvions de l'Orne.
Paramètres typiques
Questions courantes
Quelle est la durée d'un essai triaxial CU complet ?
Un essai triaxial CU+u standard dure entre 5 et 8 jours ouvrés, incluant la saturation (24 à 48 h pour les sols fins), la consolidation (24 à 72 h selon perméabilité) et le cisaillement (1 à 2 jours). Les essais CD sont plus longs, comptez 10 à 15 jours en raison de la vitesse de cisaillement très lente. Le rapport est transmis sous 48 h après la fin de l'essai.
Quel type de prélèvement est nécessaire pour un essai triaxial intact ?
L'essai triaxial requiert des échantillons intacts de classe 1 ou 2 selon NF EN ISO 22475-1. Le prélèvement doit être réalisé avec un carottier à piston stationnaire (type Osterberg) dans les sols mous, ou un carottier à triple enveloppe dans les sols raides. Le tube doit être immédiatement paraffiné et conservé entre 5 et 15 °C. Un échantillon remanié ne permet qu'un essai UU sur éprouvette reconstituée, de qualité inférieure.
Combien coûte un essai triaxial à Caen ?
Le prix d'un essai triaxial varie de 1 570 € à 2 520 € selon le type (UU, CU+u ou CD) et le nombre d'éprouvettes. Une série complète de trois essais CU pour enveloppe de rupture se situe dans une fourchette de 3 800 € à 5 200 €. Ces tarifs incluent la saturation sous contre-pression, le cisaillement, le rapport d'interprétation géotechnique et la fiche de synthèse des paramètres c' et φ'.
Quelle est la différence entre un essai triaxial CU et un essai de cisaillement rectiligne pour un projet à Caen ?
L'essai triaxial CU mesure la pression interstitielle pendant le cisaillement, ce qui permet de séparer les paramètres effectifs (c', φ') des paramètres totaux (cu). Le cisaillement rectiligne impose un plan de rupture fixe et ne contrôle pas le drainage. Dans les marnes du Bathonien caennais, où la pression d'eau gouverne la stabilité, le triaxial fournit des données bien plus fiables pour les calculs aux éléments finis.
