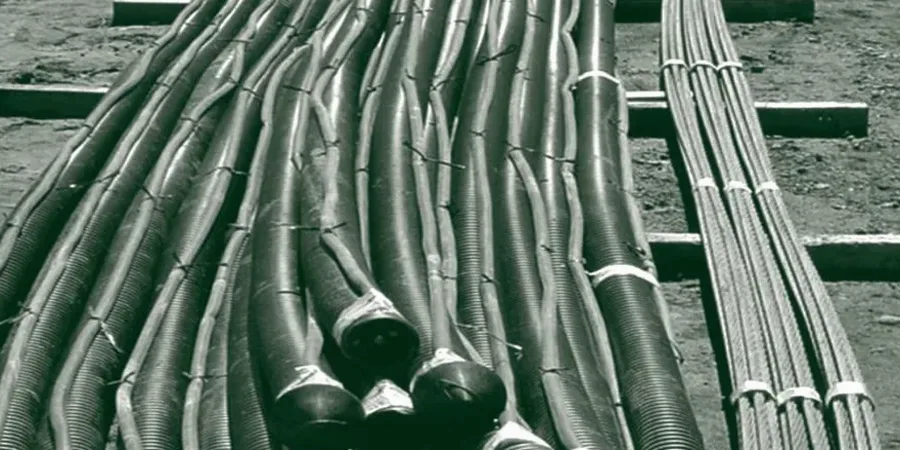

Sur les plateformes de forage à Caen, l'équipe installe en tête des vérins hydrauliques multibrins capables de mobiliser des centaines de kilonewtons. Le bruit caractéristique du coulis de ciment injecté sous pression remplit la gaine, scellant le tirant dans le substratum calcaire du Bathonien. Ce ne sont pas de simples barres d'acier. Un tirant d'ancrage transfère les efforts de traction de l'ouvrage vers les couches compétentes en profondeur, en traversant parfois les argiles à silex et les marnes altérées qui rendent le sous-sol caennais si particulier. Avant toute mise en tension, nous vérifions la résistance du bulbe par des essais d'arrachement conformes à la norme NF P 94-153. Pour les chantiers de parois moulées en centre-ville, nous complétons cette approche par des essais CPT afin de corréler le frottement latéral unitaire, et par des sondages SPT lorsque le calcaire est trop fracturé pour un essai continu.
Un tirant bien dimensionné ne retient pas seulement un mur : il transfère l'effort vers le squelette calcaire de la plaine de Caen.
Méthodologie et portée
Considérations locales
Un immeuble de bureaux R+5 avec trois niveaux de sous-sol, rue de Geôle, a frôlé le sinistre. Le terrassement en pleine masse butait contre une paroi clouée, mais les tirants inférieurs, dimensionnés sans reconnaître une poche d'argile glauconieuse, ont présenté un fluage excessif sous charge d'épreuve. Le déplacement en tête de paroi a atteint douze centimètres avant stabilisation. L'arrêté de péril fut évité de justesse en doublant les ancrages sur une rangée supplémentaire. À Caen, ignorer les altérations locales du calcaire et les circulations d'eau karstiques, c'est accepter un risque de rupture fragile du bulbe de scellement. Un levé géologique précis et des essais de permeabilité in situ en forage sont indispensables pour valider tout dimensionnement d'ancrage en site urbain dense.
Vidéo explicative
Normes applicables
NF P 94-153 (Essai d'arrachement de tirant), Eurocode 7 - EN 1997-1:2004 (Calcul géotechnique), NF EN 1537:2013 (Exécution des travaux géotechniques spéciaux - Tirants d'ancrage), Recommandations TA 2020 (CFMS - Comité Français de Mécanique des Sols)
Services techniques associés
Dimensionnement d'ancrages actifs
Modélisation aux éléments finis et calcul analytique des longueurs libres et de scellement pour soutènements urbains. Prise en compte des surcharges routières et des fondations mitoyennes.
Conception d'ancrages passifs
Définition des barres ou câbles à ancrage réparti pour clouage de talus et stabilisation de fouilles ouvertes. Optimisation du nombre de lits selon la géométrie de l'excavation.
Essais de contrôle et de conformité
Réalisation d'essais d'arrachement individuels sur tirant témoin, essais de fluage sous charge constante et contrôle de la tension résiduelle par vérinage.
Instrumentation et suivi à long terme
Pose de cellules de charge, de témoins de corrosion et de jauges de contrainte pour le monitoring d'ouvrages permanents, avec transmission des données en temps réel.
Paramètres typiques
Questions fréquentes
Quelle est la différence technique entre un ancrage actif et un ancrage passif ?
L'ancrage actif est mis en tension immédiatement après la prise du coulis, généralement à 1,1 fois la charge de service, afin de bloquer préventivement le massif de sol. L'ancrage passif n'est tendu que si le terrain se déplace ; il travaille en réaction, comme un clou, et n'est pas précontraint. Le choix dépend de la tolérance aux déplacements de l'ouvrage.
À quelle profondeur ancrez-vous les tirants dans le calcaire de Caen ?
Le bulbe de scellement doit pénétrer le calcaire bathonien sain, généralement au-delà de 6 à 8 mètres de profondeur, sous les altérites et les argiles à silex. La longueur exacte est définie par une étude de stabilité générale et des essais de frottement unitaire in situ.
Quel est le coût d'une conception d'ancrage pour un mur de soutènement ?
Pour une étude de conception d'ancrages actifs/passifs à Caen, incluant la reconnaissance géotechnique dédiée, les notes de calcul et le plan de contrôle, les budgets se situent généralement entre 1010 € et 3290 € selon la complexité de l'ouvrage et le nombre de lits d'ancrage.
Quels essais sont obligatoires avant la mise en service des tirants ?
La norme NF EN 1537:2013 impose des essais de qualification sur au moins un tirant témoin (essai de fluage et d'arrachement), puis un essai de réception sur chaque tirant définitif. La charge d'épreuve atteint typiquement 1,25 fois la charge de service pour les tirants provisoires.
